Комплект штатной электрики для фаркопа Chery Tiggo 4 (2019-2026) № KA.SC.71.119.002

Комплект электропроводки с оригинальными колодками предназначен для быстрого подключения фаркопа к бортовой сети автомобиля Chery Tiggo 4 / Tiggo 4Pro. Подключение осуществляется к штатным разъемам автомобиля. Такой способ подключения исключает вмешательство в электрическую сеть автомобиля и позволяет смонтировать электропроводку фаркопа быстро и самостоятельно. Каждый комплект разрабатывается под конкретную модель автомобиля с учетом ее особенностей.

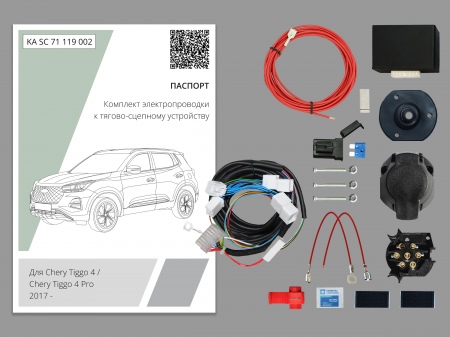

Комплектация:

• Блок согласования -1шт.
• Жгут проводов со штатными колодками.
• Монтажный комплект -1шт.
• Кабель питания-1шт.
• Розетка 7-контактная с резиновым уплотнителем(пыльником)-1шт.
• Инструкция -1шт.
• Упаковочная коробка-1шт.

Блок согласования:

   Модуль (Смарт коннект) предназначен для управления светотехникой сопряженного с автомобилем устройства через 7-ми контактную розетку без существенной нагрузки на бортовую сеть автомобиля. Блок согласования представляет собой пассивный элемент, управляемый через штатные сигналы автомобиля, а именно: Стоп сигнал, правый и левый указатели поворотов, правый и левый габаритные огни, противотуманный фонарь или лампа указателя заднего хода. Модуль подключается к штатной проводке автомобиля, через подключение непосредственно к задним фарам. Модуль абсолютно не видим электронным системам автомобиля, так как потребляет незначительное количество электрического тока (менее 10 мА).
   Также модуль не может повлиять на работоспособность штатных систем автомобиля, так как не может передавать никакой электрический ток в штатную систему автомобиля, соответственно, никак не влияя на ее работоспособность.

Жгут проводов со штатными колодками:

Материал проводника - Провод марки ПВАМ (ссылка на производителя). На концы проводов, подключаемые к розетке ТСУ, установлены металлические наконечники, с другой стороны провода оснащены штатными колодками для подключения "в разрыв" задних фонарей, кроме провода 1,0мм2 (белый) на нем установлена клемма-кольцо с внутренним диаметром 6,2-6,8мм для установки под гайку М6 ("Масса"). Групповая изоляция: Все проводники собраны в общий жгут с применением флисовой изоленты на тканевой основе и ПВХ трубки для автомобильной промышленности.

Монтажный комплект:

• Корпус предохранителя пластиковый - 1 шт.

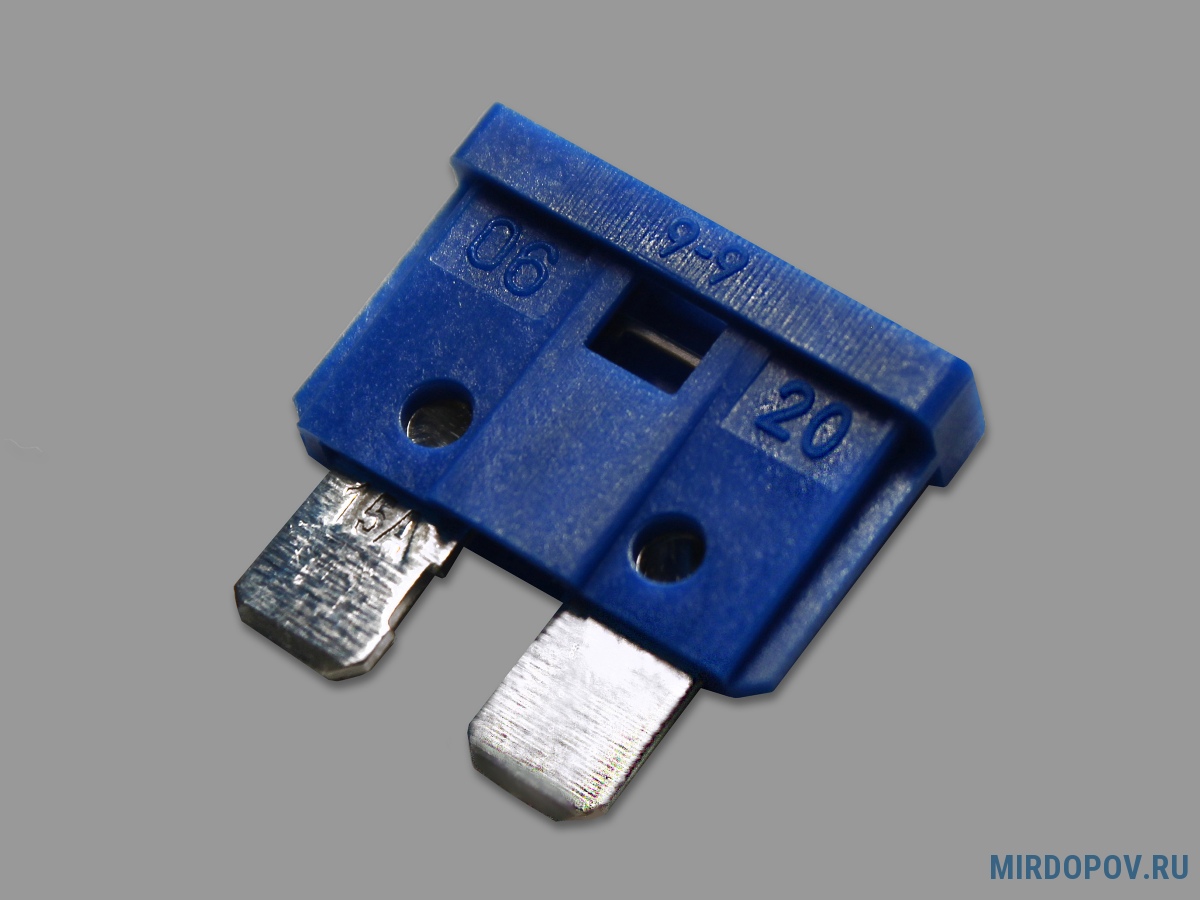

• Предохранитель (15А) - 1 шт.
• Винт DIN7985 М4*35 - 3 шт.
• Ответвитель прокалывающего типа в ПВХ корпусе “ОВ-1”- 1шт
• Гайка с фланцем DIN6923 M4 рифленая - 3 шт.
• “Велкро липучка"- 1 комплект.
• Провод с установленной клеммой "Мама" - 1шт.
• Провод с установленной клеммой "Мама" с одной стороны и клеммой кольцом с другой - 1шт.
• Колодка гнездовая пластиковая - 1 шт.
• Упаковка для монтажного комплекта- 1 шт.

Кабель питания: 1 проводник 1,5мм2(красный) длина - 4,5м провод марки ПВАМ.

Розетка 7-контактная с резиновым уплотнителем(пыльником):
Предназначена для подключения электрики прицепного устройства. Корпус розетки изловлен из высококачественного пластика, соединительные контакты изготовлены из латуни.
